关于CC-Link协议家族

CC-Link IE Safety

采用高速CC-Link IE数据通信的安全现场网络。
CC-Link IE Safety是一种可实现安全系统架构的安全现场网络。CC-Link Safety不仅继承了CC-Link的高速通信速度。

CC-Link IE Safety特性

安全通信速度高达1Gbps。

  • 安全通信速度高达1Gbps,我们可构建高性能的安全系统。

安全控制与普通控制可以混合使用

  • 可以在控制系统中导入安全控制系统

基于安全通信的国际标准

  • CC-Link IE 是符合IEC 61508 SIL3等级的安全通信网络

安全控制与普通控制可以混合使用

CC-Link IE站点可以实现安全通讯功能,同一个网络可以同时安装CC-Link IE 安全站和普通站。如图1所示。

Fig. 1 CC-Link IE Configuration Example

CC-Link IE 配置案例

兼容标准

表1所示为涉及CC-Link IE Safety通信的国际安全标准。CC-Link safety满足IEC 61508 SIL3的安全等级。另外,CC-Link IE safety 遵循功能安全标准IEC 61784-3的定义。

表1 符合国际安全标准

规格编号 名称 安全等级
IEC61508:2011 电子/电气/可编程电子元器件安全系统 SIL3
IEC61784-3:2011 工业通讯网络-行规-第三部分:功能安全现场总线 -

安全通信的基本动作

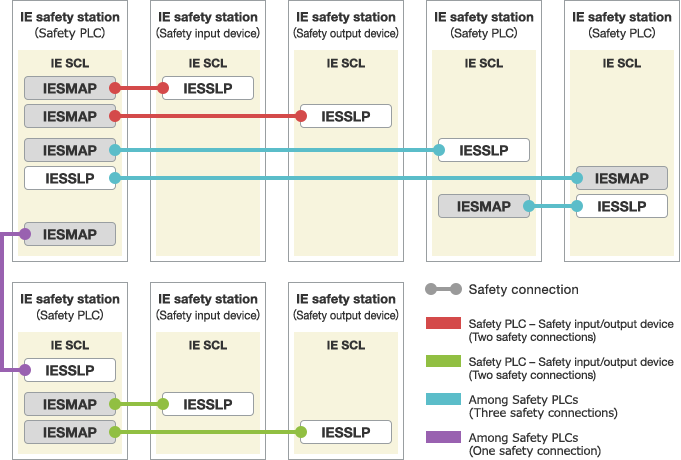

连接至CC-Link IE safety的安全站具有安全通信层。IE 的安全通信层包含一个或多个IESMAP(主站)或者/和一个或多个IESSLP(从站)。IESMAP是一种协议机,它建立了与IESSLP的通信,IESSLP定义了安全参数和与IESSLP之间的安全通信。IESMAP在整个过程中始终建立安全通信。
IESSLP是一种协议机,它建立与IESMAP的安全连接,发出请求请求,同时执行与IESMAP的安全连接。

IESMAP(IE 安全主站协议机)

协议机建立与IESSLP的安全通信,IESSLP在发送了向IESSLP的请求后反馈了安全参数,并确认其身份,并与IESSLP执行安全通信。

IESSLP(IE 安全从站协议机)

协议机建立与IESMAP的安全通信,发送连接请求,然后和IESMAP建立安全通信。

规格

项目 规格
通信方式 连接类型
最大站数 CC-Link IE 控制器网络:120
CC-Link IE field 网络: 254
同一站的最大连接数 2
最大连接点数 16个入口/16个出口
安全完整性等级(IEC1508) SIL3
